| Ansicht | Typ | Kurzbezeichnung |
Eingang |
Ausgang |
DE |
UK |
 |
HE 02 N |
Handeinstellung 0-10V (Schalttafeleinbau 48 x 48 mm) |
1x 24V AC/DC |
1x 10V / 20mA DC |
 |
 |
 |
HSE 02/N |
Handbedienebene 0-10V (Schalttafeleinbau 48 x 48 mm) |
1x 10V / 20mA DC |
1x 10V / 20mA DC Hand/Auto |
|
|
 |
KB-MVC-4_2 |
Funktionsbaustein für Steueraufgaben (programmierbar) |
4x ... |
1x Schließer 10V 20mA EVG |
|
|
 |
LC-MV-U2.10V |
Messverstärker, Signalaufsplittung 0-10V, 2x Ausgang |
2x 10V DC |
2x 10V DC |
|
|
 |

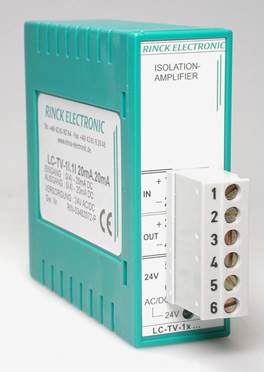

LC-TV-1I.1I |
Trennverstärker, 1I.1I, 1 Kanal |
1x 20mA DC |
1x 20mA DC |
|
|
 |

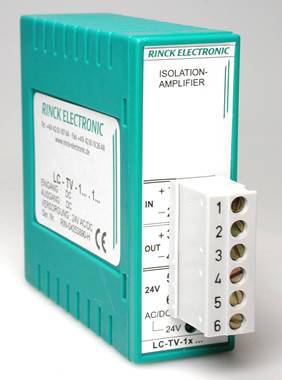

LC-TV-1U.1I |
Trennverstärker, 1U.1I, 1 Kanal |
1x 10V DC |
1x 20mA DC |
|
|
 |

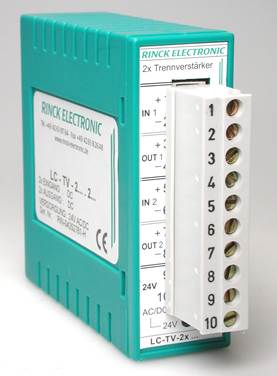

LC-TV-2I.2I |
Trennverstärker, 2I.2I, 2 Kanäle |
2x 20mA DC |
2x 20mA DC |
|
|
 |
LC-TV-2U.2I |
Trennverstärker, 2U.2I, 2 Kanäle |
2x 10V DC |
2x 20mA DC |
|
|
 |
LC-TV-4I.4I |
Trennverstärker, 4I.4I, 4 Kanäle |
4x 20mA DC |
4x 20mA DC |
|
|
 |
LC-TV-4U.4I |
Trennverstärker, 4U.4I, 4 Kanäle |
4x 10V DC |
4x 20mA DC |
|
|
 |
MO-MV-THERMO ... |
Messverstärker, Thermoelement (Typ E,J,K,T,R,S) Modulgehäuse |
1x Thermoelement |
1x 4 - 20mA DC |
|
|
 |
MU-2P.UI /24V |
Umsetzung von 2Punkt (2 Stufen) nach Spannung/Strom, 24V Versorgung |
2x 24/230V (2 Stufen) |
1x 10V 20mA DC |
|
|
 |

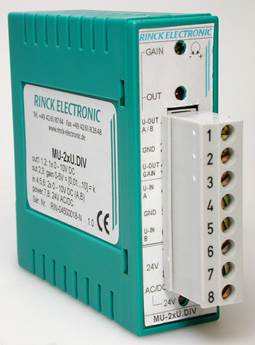

MU-2xU.DIV |
Analog-Dividierer, C=A/B, einstellbar |
2x 10V DC |
1x 10V + 20mA DC |
|
|
 |
MU-3P.UI /230V |
Umsetzung von 3Punkt Auf Zu nach stetig/analog für z.B. Ventilantriebe mit stetigem Analogeingang, 230V Versorgung |
2x 24/230V |
1x 10V 20mA DC |
|
|
 |
MU-3P.UI /230V /HE |
Umsetzung von 3Punkt Auf Zu nach stetig/analog für z.B. Ventilantriebe mit stetigem Analogeingang, 230V Versorgung mit Handebene |
2x 24/230V |
1x 10V 20mA DC |
|
|
 |
MU-3P.UI /24V |
Umsetzung von 3Punkt Auf Zu nach stetig/analog für z.B. Ventilantriebe mit stetigem Analogeingang, 24V Versorgung |
2x 24/230V |
1x 10V 20mA DC |
|
|
 |

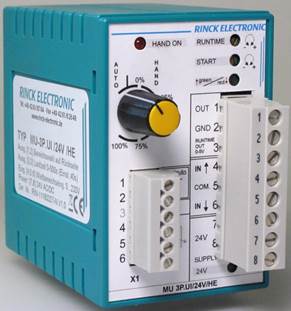

MU-3P.UI /24V /HE |
Umsetzung von 3Punkt Auf Zu nach stetig/analog für z.B. Ventilantriebe mit stetigem Analogeingang, 24V Versorgung mit Handebene |
2x 24/230V |
1x 10V 20mA DC |
|
|
 |
MU-3P.UI /24V /S4 |
Umsetzung von 3Punkt Auf Zu nach stetig/analog für z.B. Ventilantriebe mit stetigem Analogeingang, 24V Versorgung (mit Speicherfunktion) |
2x 24/230V |
1x 10V 20mA DC |
|
|
 |

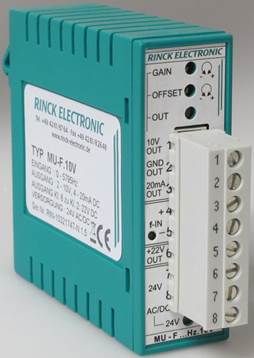

MU-F ... |
Messumsetzer, Frequenz - Spannung/Strom |
1x ... Hz |
1x 10V + 20mA DC |
|
|
 |
MU-U.TAB |
Kennlinie nach EXCEL Tabelle für beliebige auch nichtlineare Verläufe (logarithmisch, stufig, ...) |
1x ... V DC |
1x 10V + 20mA DC |
|
|
 |

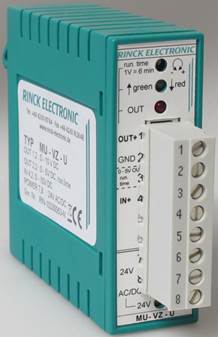

MU-VZ-U.U |
Messwertverzögerung, Integrator, Rampenfunktion |
1x 10V DC |
1x 10V + 20mA DC |
|
|
 |
MV-12xU_MAX |
Maximalwertausgabe, 12x Spannungseingang |
12x 10V DC |
1x 10V |
|
|
 |
MV-8xIN |
Minimalwert-, Maximalwert-, Mittelwert-, Summierer- Auswahlbaustein mit Wahlschalter, 8 Eingänge |
8x Signal |
1x 10V + 20mA DC |
|
|
 |
MV-AD592 |
Messverstärker, AD592 |
1x AD592 Sensor |
1x 10V + 20mA DC |
|
|
 |
MV-BALCO500 ... |
Messverstärker, BALCO500 |
1x BALCO 500 |
1x 10V + 20mA DC |
|
|
 |

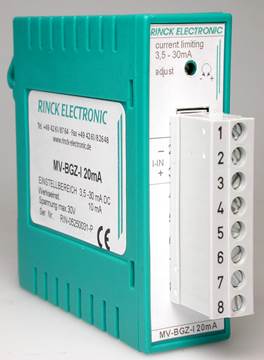

MV-BGZ-I |
Begrenzung des Stromes, maximaler Schleifenstrom |
1x 0-20mA |
1x 3,5-30mA |
|
|
 |

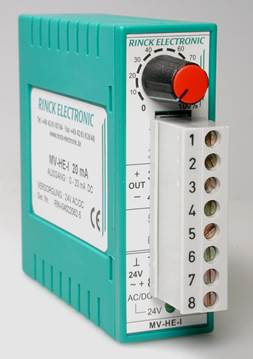

MV-HE-I20mA |
Handeinstellung Analog, 0-20mA (Aufschnappgehäuse) |
1x 24V AC/DC |
1x 20mA DC Hand |
|
|
 |

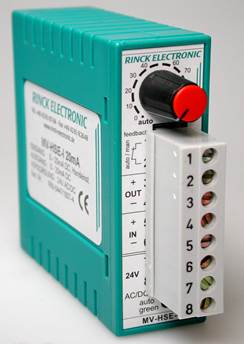

MV-HSE-I20mA |
Handbedienebene Analog, 0-20mA (Aufschnappgehäuse) |
1x 20mA DC |
1x 20mA DC Hand/Auto |
|
|
 |
MV-HSE-U10V |
Handbedienebene Analog, 0-10V (Aufschnappgehäuse) |
1x 10V DC |
1x 10V DC Hand/Auto |
|
|
 |

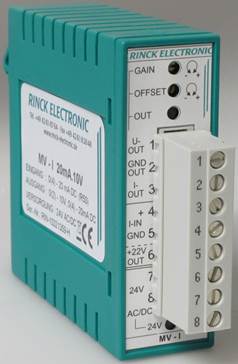

MV-I ... |
Messverstärker, Buffer |
1x ... mA DC |
1x 10V + 20mA DC |
|
|
 |
MV-I2-I1 |
Differenzverstärker, subtrahiert I1 von I2 |
2x 20mA DC |
1x 10V + 20mA DC |
|
|
 |

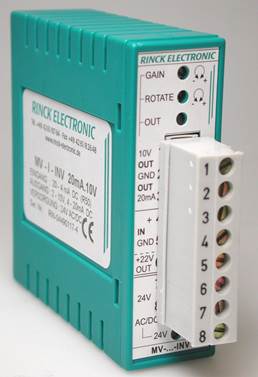

MV-I-INV ... |
Messverstärker, Eingang-Ausgang invertiert |
1x ... mA DC |
1x 10V + 20mA DC |
|
|
 |
MV-I-MAX |
Maximalwertausgabe, 2x Stromeingang |
2x 20mA DC |
1x 10V + 20mA DC |
|
|
|
MV-I-MIN |
Minimalwertausgabe, 2x Stromeingang |
2x 20mA DC |
1x 10V + 20mA DC |
|
|
 |
MV-KP10 ... |
Messverstärker, KP10 |
1x KP10 |
1x 10V + 20mA DC |
|
|
 |
MV-KP250 ... |
Messverstärker, KP250 |
1x KP250 |
1x 10V + 20mA DC |
|
|
 |
MV-KTY ... |
Messverstärker, KTY ... |
1x KTY... |
1x 10V + 20mA DC |
|
|
 |

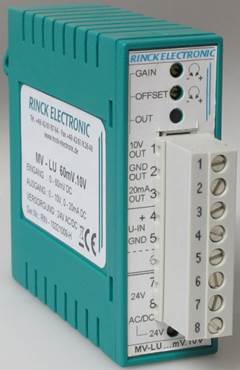

MV-LU ... |
Messverstärker, mV Eingang, (Strom-Shunt-Verst.) |
1x ... mV DC |
1x 10V + 20mA DC |
|
|
 |
MV-LUX ... |
Messverstärker, Lichtsensor LF 1 (Helligkeitsmessung) |
1x LF1 LUX-Sensor |
1x 10V + 20mA DC |
|
|
 |

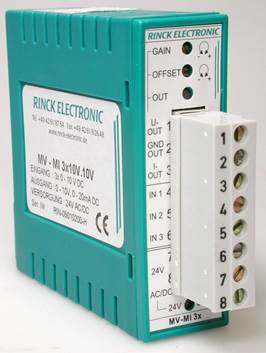

MV-MI ... |
Mittelwertbildung, 3 (4) Eingänge |
3x (4x) ...V/mA DC |
1x 10V + 20mA DC |
|
|
 |

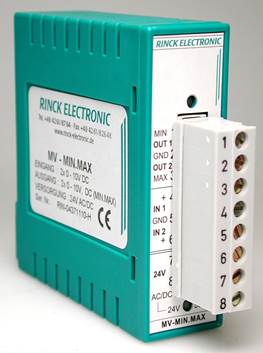

MV-MIN-MAX.10V |
Minimal- und Maximalwertausgabe, 2 Eingänge |
2x 10V DC |
2x 10V DC |
|
|
 |
MV-NI1000 ... |
Messverstärker, NI1000 |
1x NI1000, NI200 |
1x 10V + 20mA DC |
|
|
 |
MV-NTC ... |
Messverstärker, NTC Sensor |
1x NTC Sensor n.A. |
1x 10V + 20mA DC |
|
|
 |
MV-PT100 ... |
Messverstärker, PT100 |
1x PT100 Dreileiter |
1x 10V + 20mA DC |
|
|
 |
MV-PT1000 ... |
Messverstärker, PT1000 |
1x PT1000 |
1x 10V + 20mA DC |
|
|
 |
MV-PT100x2OUT … |
Messverstärker, PT100 |
1x PT100 Dreileiter |
2x 10V + 20mA DC |
|
|
 |
MV-PTC ... |
Messverstärker, PTC Sensor |
1x PTC Sensor n.A. |
1x 10V + 20mA DC |
|
|
 |
MV-R ... |
Messverstärker, Widerstandseingang, Poti |
1x ... Ohm |
1x 10V + 20mA DC |
|
|
 |
MV-R-3L ... |
Messverstärker, Poti-Dreileitereingang |
1x Poti ... Ohm |
1x 10V + 20mA DC |
|
|
 |

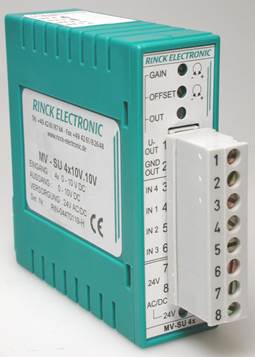

MV-SU ... |
Analog-Summierer, 3 (4) Eingänge |
3x (4x) ...V/mA DC |
1x 10V + 20mA DC |
|
|
 |
MV-SU8 ... |
Analog-Summierer, 8 Eingänge (Stufenschaltg.-Analogausgang) |
8x ...V/mA DC |
1x 10V + 20mA DC |
|
|
 |
MV-T1 |
Messverstärker, T1 Sensor |
1x T1 Sensor |
1x 10V + 20mA DC |
|
|
 |
MV-THERMO ... |
Messverstärker, Thermoelement (Typ E,J,K,T,R,S) |
1x Thermoelement |
1x 10V + 20mA DC |
|
|
 |
MV-U ... |
Messerstärker, Buffer |
1x ... V DC |
1x 10V + 20mA DC |
|
|
 |
MV-U2 ... |
Messerstärker, mit zwei Ausgängen |
1x ... V DC |
2x 10V + 20mA DC |
|
|
 |
MV-U2-U1 |
Differenzverstärker, subtrahiert U1 von U2 |
2x 10V DC |
1x 10V + 20mA DC |
|
|
 |
MV-U-BR ... |
Messverstärker, Eingang Meßbrücke |
1x ... mV Meßbrücke |
1x 10V + 20mA DC |
|
|
 |
MV-U-INV ... |
Messverstärker, Eingang-Ausgang invertiert |
1x ... V DC |
1x 10V + 20mA DC |
|
|
 |
MV-U-MAX |
Maximalwertausgabe aus 2 Spannungseingängen |
2x 10V DC |
1x 10V + 20mA DC |
|
|
|
MV-U-MIN |
Minimalwertausgabe aus 2 Spannungseingängen |
2x 10V DC |
1x 10V + 20mA DC |
|
|
 |
NP-..xTV-U/I.4-20mA |
Trennverstärker, Strom od. Spannungseingang ohne Hilfsspannung (Stromschleifenspeisung) |
1x 10V 20mA DC |
1x 4-20mA DC |
|
|
 |
NP-MV-XxNTC |
Messverstärker für NTC-Temperatursensoren (Stromschleifenspeisung) |
1x Sensor |
1x 4-20mA DC |
|
|
 |
NP-MV-XxPT.4-20mA |
Messverstärker für PT100 PT1000 (Stromschleifenspeisung) |
1x Sensor |
1x 4-20mA DC |
|
|
 |
NP-MV-XxR.4-20mA |
Messverstärker für Potentiometer (Stromschleifenspeisung) |
1x Sensor |
1x 4-20mA DC |
|
|
 |
NP-MV-XxSENSOR |
Messverstärker für Temperatursensoren ohne Hilfsspannung (Stromschleifenspeisung) |
1x Sensor |
1x 4-20mA DC |
|
|
 |
NP-TV-LI… |
Trennverstärker ohne Hilfsenergie für kleine Ströme uA/mA |
1x 4-20mA DC |
1x 4-20mA DC |
|
|
 |
SMV-2xNI1000-LS.UI |
Messverstärker Sensoreingang Bereichsumschaltung |
2x Ni1000 |
2x 10V + 20mA DC |
|
|
 |
TV-1xUI |
Universal Trennverstärker mit Bereichsumschaltung (1 Kanal) |
1x 10V 20mA |
1x 10V 20mA |
|
|
|
TV-2xUI |
Universal Trennverstärker mit Bereichsumschaltung (2 Kanal) |
2x 10V 20mA |
2x 10V 20mA |
|
|
|
TV-4xUI |
Universal Trennverstärker mit Bereichsumschaltung (4 Kanal) |
4x 10V 20mA |
4x 10V 20mA |
|
|
 |

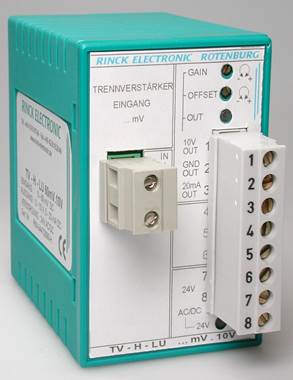

TV-H-LU |
Trennverstärker, mV Eingang, hohe Isolationsspannung |
1x 0-60 mV DC |
1x 10V + 20mA DC |
|
|
 |
TV-H-U ... |
Trennverstärker, hohe Isolationsspannung |
1x bis 1000V DC |
1x 10V + 20mA DC |
|
|
 |

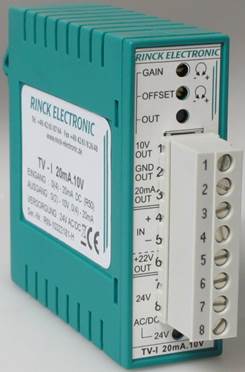

TV-I ... |
Trennverstärker, Stromeingang |
1x ... mA DC |
1x 10V + 20mA DC |
|
|
 |

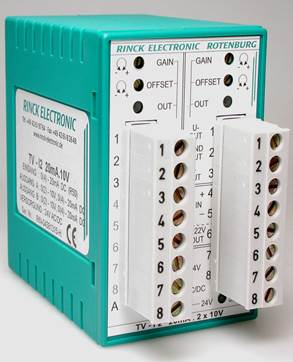

TV-I2 ... |
Trennverstärker mit zwei Ausgängen |
1x ... mA DC |
2x 10V + 20mA DC |
|
|
 |
TV-I-AC ... |
Trennverstärker, Wechselstromeingang (Stromwandler) |
1x ... A AC |
1x 10V + 20mA DC |
|
|
 |

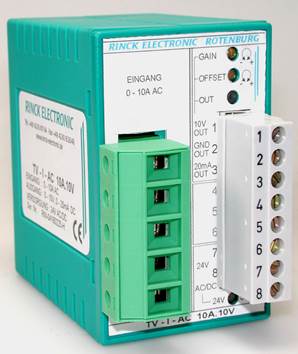

TV-I-AC10A.10V |
Trennverstärker, Wechselstromeingang (Stromwandler) |
1x 10A AC (20A) |
1x 10V + 20mA DC |
|
|
 |
TV-I-DC ... |
Trennverstärker, Gleichstromeingang |
1x ... A DC |
1x 10V + 20mA DC |
|
|
 |
TV-I-DC10A.10V |
Trennverstärker, Gleichstromeingang |
1x 10A DC (20A) |
1x 10V + 20mA DC |
|
|
 |
TV-I-INV ... |
Trennverstärker, Eingang-Ausgang invertiert |
1x ... mA DC |
1x 10V + 20mA DC |
|
|
 |
TV-KP10 |
Trennverstärker, KTY ... |
1x KTY... |
1x 10V + 20mA DC |
|
|
 |

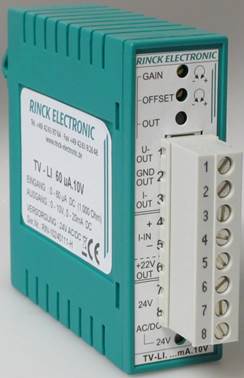

TV-LI ... |
Trennverstärker, µA Eingang |
1x ... µA DC |
1x 10V + 20mA DC |
|
|
 |
TV-LU ... |
Trennverstärker, mV Eingang, (Strom-Shunt-Verst.) |
1x ... mV DC |
1x 10V + 20mA DC |
|
|
 |
TV-LU-AC... |
Trennverstärker, Wechselspannungseingang 0-...mV |
1x ... mV AC |
1x 10V + 20mA DC |
|
|
 |
TV-NI1000 2xOUT |
Trennverstärker, NI1000 |
1x NI1000 |
2x 10V + 20mA DC |
|
|
 |
TV-NI1000... |
Trennverstärker, NI1000 |
1x NI1000 |
1x 10V + 20mA DC |
|
|
 |
TV-NTC |
Trennverstärker, NTC |
1x NTC |
1x 10V + 20mA DC |
|
|
 |
TV-PT100 ... |
Trennverstärker, PT100 |
1x PT100 Dreileiter |
1x 10V + 20mA DC |
|
|
 |
TV-PT1000 ... |
Trennverstärker, PT1000 |
1x PT1000 |
1x 10V + 20mA DC |
|
|
 |
TV-PT1000.2xOUT |
Trennverstärker, PT1000 |
1x PT1000 |
2x 10V + 20mA DC |
|
|
 |
TV-PT100x2OUT ... |
Trennverstärker, PT100 |
1x PT100 Dreileiter |
2x 10V + 20mA DC |
|
|
 |
TV-R ... |
Trennverstärker, Widerstandseingang, Poti |
1x ... Ohm |
1x 10V + 20mA DC |
|
|
 |
TV-R.UI.K1 |
Überwachung Rohrleitung Fernheizrohre |
1x Widerstand |
1x 10V 20mA + Kontakt |
|
|
 |
TV-R-3L … |
Trennverstärker, Poti-Dreileitereingang |
1x Poti ... Ohm |
1x 10V + 20mA DC |
|
|
 |
TV-THERMO |
Trennverstärker, Thermoelement (Typ E,J,K,T,R,S) |
1x Thermoelement |
1x 10V + 20mA DC |
|
|
 |
TV-U ... |
Trennverstärker |
1x ... V DC |
1x 10V + 20mA DC |
|
|
 |
TV-U2 ... |
Trennverstärker mit zwei Ausgängen |
1x ... V DC |
2x 10V + 20mA DC |
|
|
 |
TV-U-AC ... |
Trennverstärker, Wechselspannungseingang 0-250 / 500V |
1x ... V AC |
1x 10V + 20mA DC |
|
|
 |

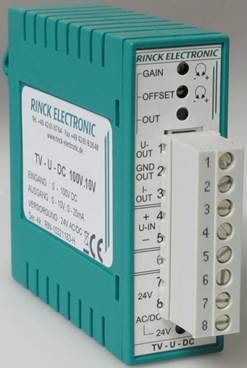

TV-U-DC ... |
Trennverstärker, Gleichspannungseingang 0-250V DC |
1x ... V DC |
1x 10V + 20mA DC |
|
|
 |

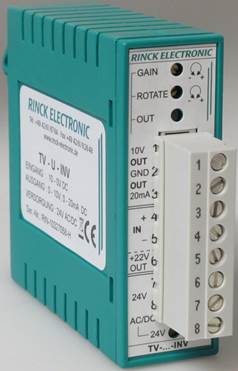

TV-U-INV ... |
Trennverstärker, Eingang-Ausgang invertiert |
1x ... V DC |
1x 10V + 20mA DC |
|
|
 |
TV-U-INV-ST20V.10V |
Trennverstärker, Eingang 20V, Ausgang invertiert |
1x 20V == STAEFA |
1x 10V + 20mA DC |
|
|
 |
TV-U-PWM24V.10V |
Trennverstärker, Eingang 24V, Pulsweitenmodulation PWM |
1x 24V AC/DC PWM |
1x 10V + 20mA DC |
|
|
 |

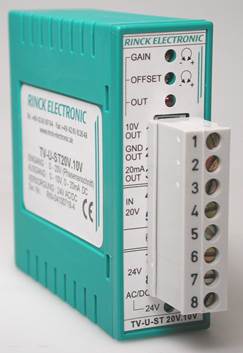

TV-U-ST20V.10V |
Trennverstärker, Eingang 20V Phasenanschnitt |
1x 20V == STAEFA |
1x 10V + 20mA DC |
|
|
